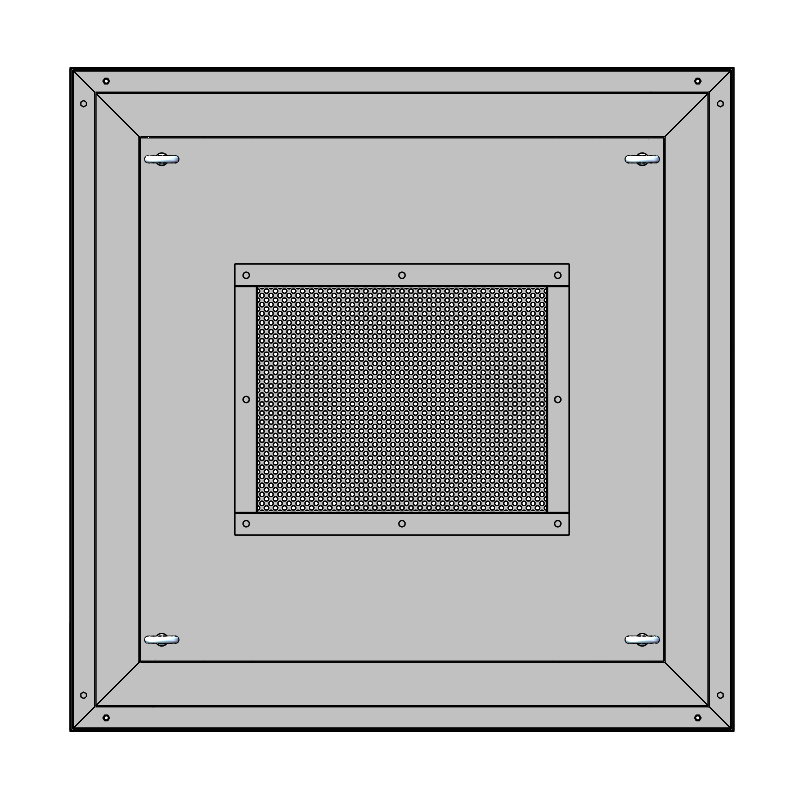

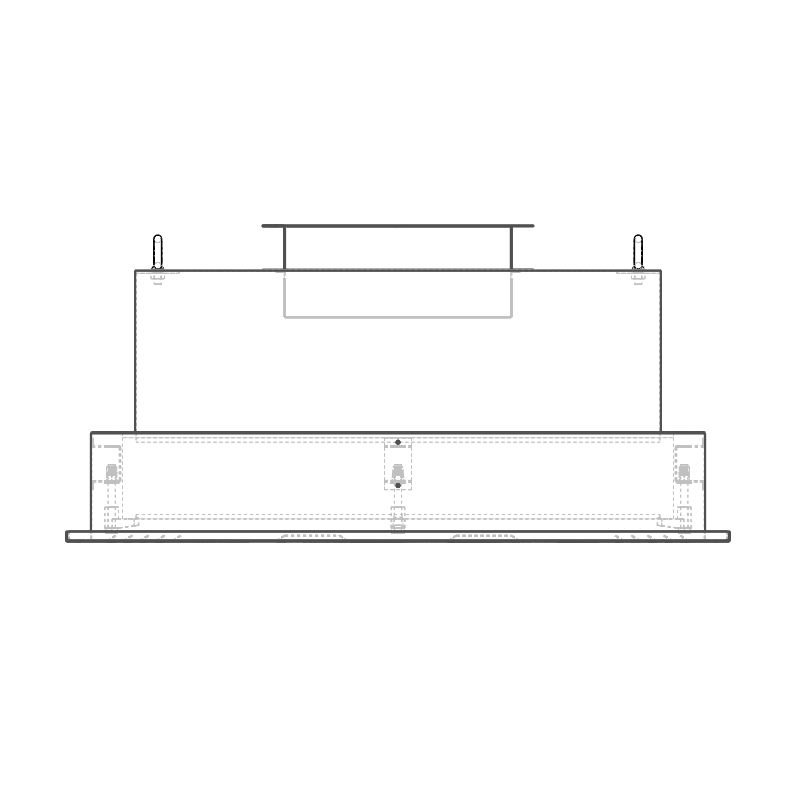

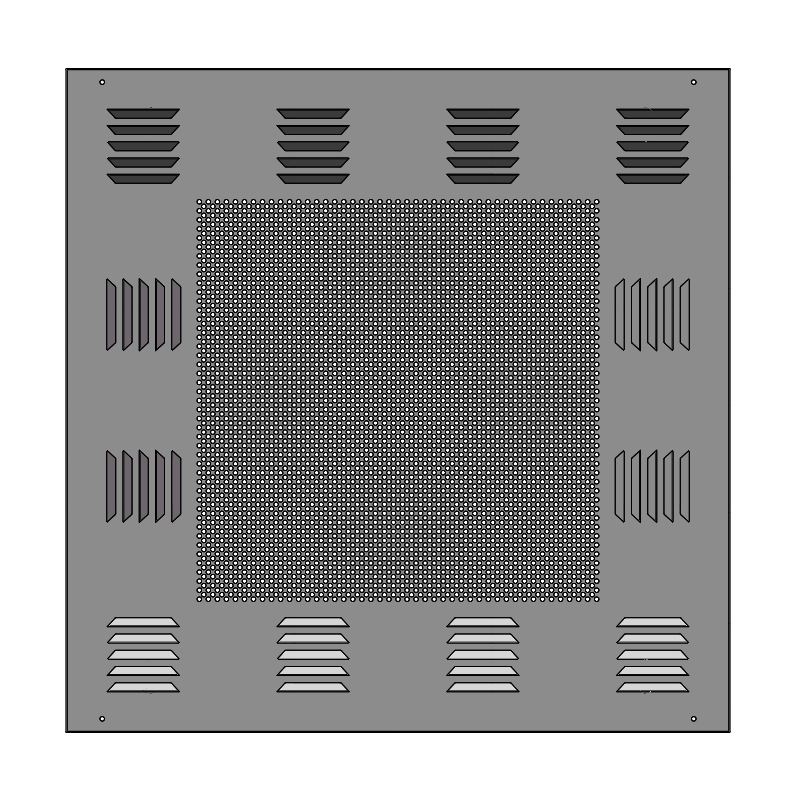

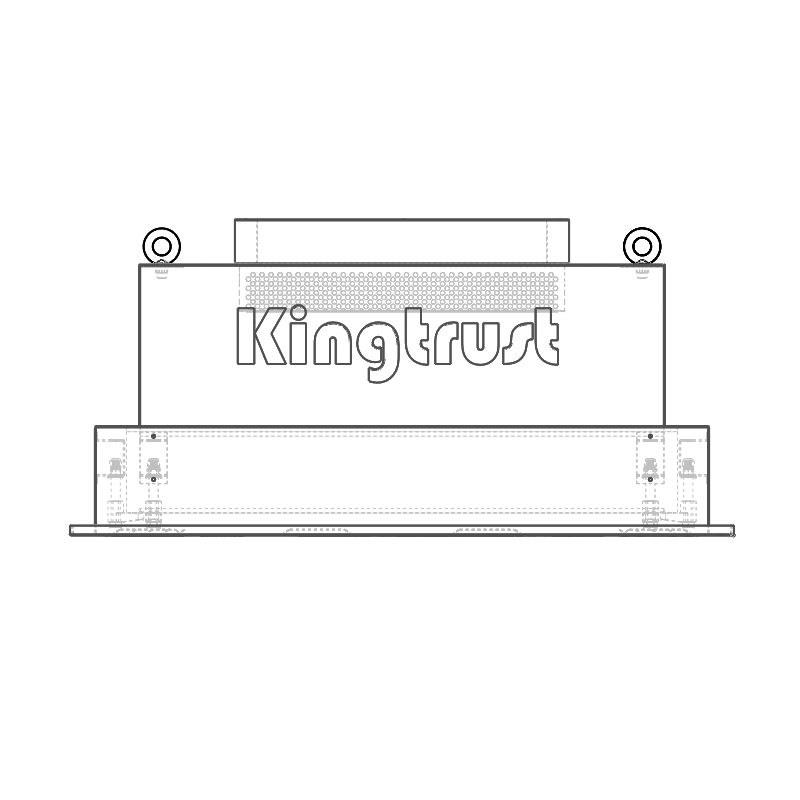

HB系列高效送风口(顶送风)视频高效送风口(顶送风)-轴测图高效送风口(顶送风)-正视图高效送风口(顶送风)-侧视图高效送风口(顶送风)-仰视图高效送风口(顶送风)-俯视图高效送风口(顶送风)

  HB系列高效风口,适用于各种洁净级别和多种维护结构的洁净室。HB系列送风口密封性能可靠、结构紧凑、通用性强、安装方便、维护简单。HB系列高效送风口采用无花镀锌板制作,表面烤漆处理(颜色可选)。

可选配件

1、箱体材质:不锈钢/无花镀锌烤漆

2、散流板:不锈钢/无花镀锌烤漆
3、保温层
4、圆形进风口
5、测压管接头

结构构成

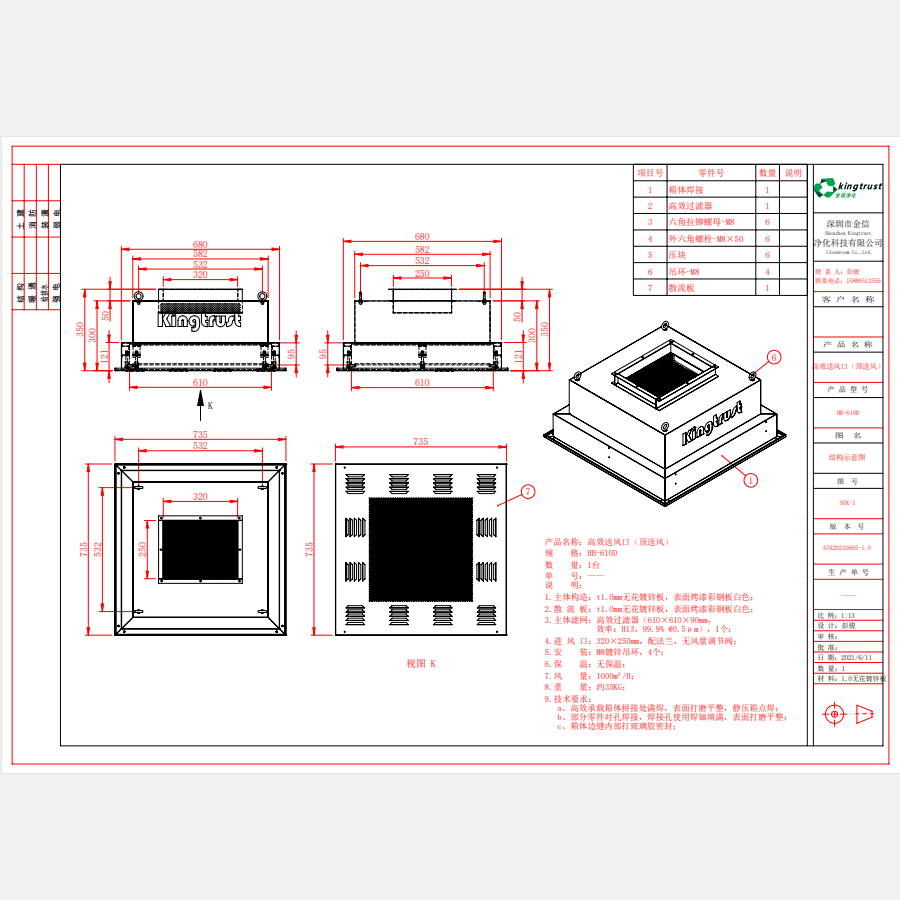

HB系列高效送风口结构构成
型号 箱体安装尺寸
B×A×Rmm
过滤器尺寸
mm
额定风量
m³/h
进风管尺寸
D×Cmm
箱体外形尺寸
T×S×Rmm
吊环间距
Pmm
重量
Kg
侧面送风 顶面送风
HB-320 HB-320D 370×370×570 320×320×90 400 200×200 420×420×570 370×370 ~20
HB-484 HB-484D 554×554×570 484×484×220 1000 320×200 584×584×570 534×534 ~26
HB-610 HB-610D 680×680×550 610×610×150 320×250 710×710×550 660×660 ~30
HB-630 HB-630D 680×680×620 630×630×220 1500 320×250 730×730×620 680×680 ~35
HB-915 HB-915D 985×680×550 915×610×150 500×250 1015×710×560 965×660 ~40
HB-1220 HB-1220D 1250×680×550 1220×610×150 2000 500×200 1320×710×510 1270×660 ~55
